Антена є однією з тих деталей, на яку новачки майже не звертають уваги. Купують перший квадрокоптер, дивляться на характеристики польотного контролера, вибирають камеру, а потім чіпляють першу-ліпшу антену і дивуються, чому зв’язок рветься за сотню метрів. Насправді антена впливає на якість відеосигналу та стабільність керування значно більше, ніж здається на перший погляд. Саме тому досвідчені пілоти починають складання з вибору антени, а не навпаки. Зайти та вибрати підходящу модель можна на сайті FPV UA, там є різні варіанти під ваші задачі.
Що таке поляризація і чому це важливо
Більшість антен для FPV працюють на частоті 5,8 ГГц і мають кругову поляризацію – праву (RHCP) або ліву (LHCP). Кругова поляризація стійкіша до відбиттів від перешкод і будівель, ніж лінійна. Якщо змішати антени різної поляризації – поставити RHCP на передавач і LHCP на приймач – втрати сигналу будуть колосальними. Правило просте: однакова поляризація на обох кінцях. І краще RHCP, бо цей стандарт де-факто домінує в пілотському середовищі.
Типи антен і коли що підходить
Mushroom, Pagoda, Cloverleaf, Patch, Helical – назв багато, і кожна конструкція має свою логіку. Mushroom і Cloverleaf дають рівномірне покриття у всіх напрямках, що ідеально для гонок і акробатики, де дрон постійно змінює орієнтацію. Patch і Helical, навпаки, мають спрямований промінь і підсилюють сигнал в одному напрямку. Їх ставлять на приймальній стороні, коли дрон далеко й потрібна дальня зона покриття. Серед перевірених моделей з рівномірною діаграмою спрямованості виділяється foxeer pagoda, вона особливо добре показує себе у відкритому просторі, де важливе стабільне покриття без вузького основного променя.
Антени, які варто розглянути
Перед тим як купити конкретну модель, корисно зрозуміти, що відрізняє хороший варіант від дешевого шуму в ефірі. Ось кілька критеріїв, на які орієнтуються досвідчені пілоти:
- рівний VSWR (коефіцієнт стоячої хвилі) – чим ближче до 1, тим менше втрат при передачі;
- якісний роз’єм SMA або RP-SMA без люфту й окислення;
- герметичне або міцне кріплення елементів – вібрації в польоті руйнують погано зібрані антени за кілька сесій;
- підтвердження реальних характеристик від виробника або незалежних тестів;
- сумісність із частотою вашого відеопередавача.

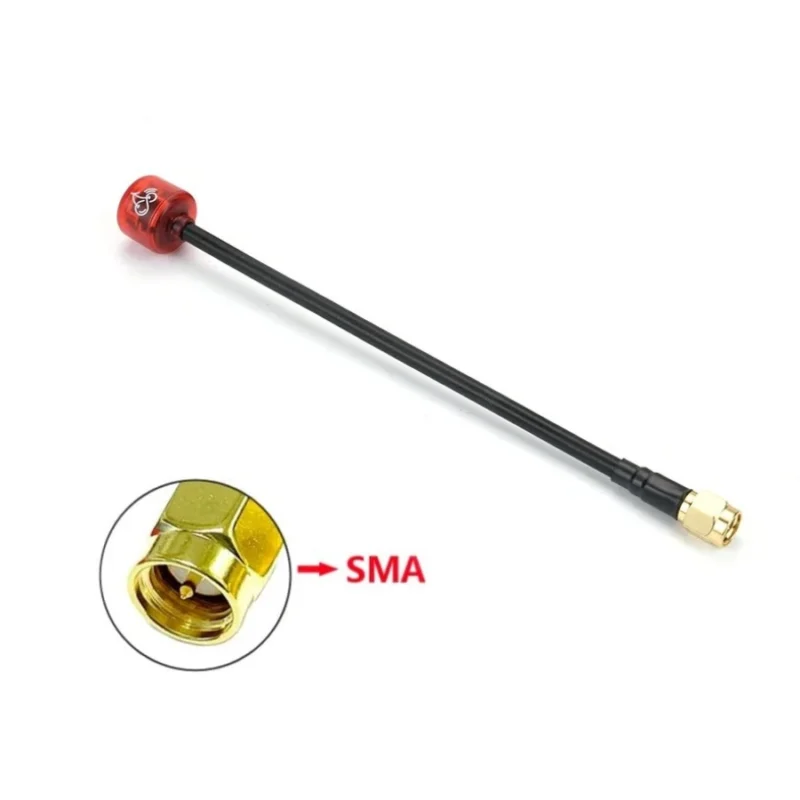

Ці параметри здаються технічними, але на практиці перевірити їх нескладно – більшість виробників публікують графіки АЧХ і VSWR прямо в специфікаціях. Якщо шукаєте компактну модель для міського польоту, зверніть увагу на rush cherry – антена з RHCP-поляризацією та роз’ємом SMA, провід 150 мм дає свободу монтажу на різних рамах без зайвого скручування кабелю.
Як антена впливає на реальний політ
Теорія теорією, але пілоти зазвичай відчувають різницю буквально з першого вильоту після заміни антени. Зображення стає чіткішим, артефактів менше, зв’язок тримається на більшій дистанції. При польоті між будівлями або в лісі якісна кругова антена дає відчутну перевагу – менше мертвих зон, стабільніший сигнал під час крену та кутових маневрів.
Коли варто міняти антену
Антени не вічні. Після жорсткого краша роз’єм може деформуватися або всередині з’являться мікротріщини. Вони візуально не помітні, але суттєво псують характеристики. Якщо ви помічаєте, що відео стало гіршим без очевидних причин, а передавач і приймач справні, першою міняйте антену. Це найбюджетніший і найшвидший спосіб перевірити. Хороша антена коштує в рази менше, ніж повторний краш через втрату відеосигналу у критичний момент.
